随着电子产品向微型化、高密度化发展，LDI直写式曝光机作为PCB与半导体制造的核心设备，其精度与效率的提升离不开精密运动控制技术的支撑。TOKK凭借在运动控制领域的创新技术，推出了多款高性能平台解决方案，助力行业突破技术瓶颈。本文结合TOKK产品的实际应用案例，解析精密运动控制平台如何推动LDI设备迈向更高精度与效率。

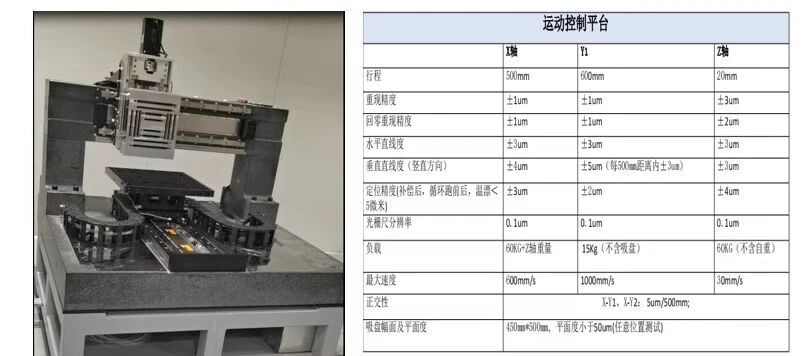

单工作台面运动平台：优化结构与精度控制

TOKK通过精简传统双工作台设计，采用三轴驱动模块（Z/X/Y轴）结合静压气浮导轨技术，实现了纳米级运动精度：
1、Z轴驱动
楔形块与丝杆电机联动，垂直升降精度达±0.5μm；
2、X/Y轴静压气浮导轨
气膜润滑减少摩擦，速度波动低于千分之一，适用于15微米以下线宽的高阶IC载板生产。此外，平台整合视觉标定系统与固定式曝光引擎，标定与曝光切换时间显著缩短，良率提升15%以上。

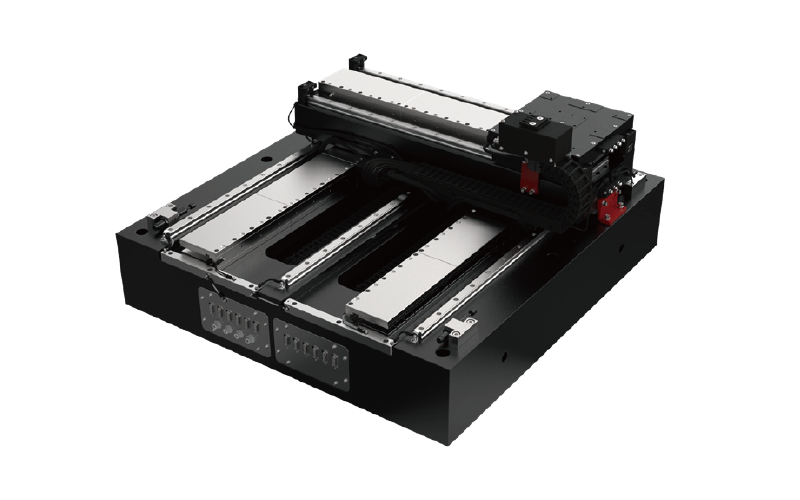

直线电机与大理石基座：动态稳定性升级

TOKK采用无铁芯直线电机（KYAC4000系列）和雷尼绍光栅编码器，结合低热膨胀系数的大理石基座，实现高速低振动控制：
1、直线电机直驱
消除皮带或齿轮传动的回程误差，速度波动控制在0.1%以内；
2、大理石基座
抗形变能力强，确保设备在恒温车间长期稳定运行。
该方案已应用于柔性线路板等高精度场景，生产效率提升20%。

多轴联动与闭环反馈：动态匹配涨缩模式

在LDI涨缩模式下，TOKK通过多轴联动控制系统与实时反馈算法实现精准控制：
1、动态缩放补偿
调整工作台位置，配合激光光斑缩放，图形尺寸匹配精度达±1μm；
2、闭环控制
集成测距传感器与视觉标定系统，实时监测PCB位置，确保曝光焦点精准定位。
此技术使微细线路板（线宽≤10μm）的良率从85%提升*95%。

真空环境运动控制：优化油墨固化效果

TOKK通过真空抽滤装置与精密运动平台协同，攻克防焊油墨光泽度难题：
1、真空环境运动
减少空气阻力对定位精度的影响；
2、密闭透光设计
克力材质确保激光穿透性，油墨自由基利用率提升30%。
该方案填补国内技术空白，已成功应用于高阶PCB防焊制程。

材料与结构创新：高刚性轻量化设计

针对高速曝光需求，TOKK采用碳纤维复合材料与铝合金蜂窝结构，结合算法优化：
1、轻量化设计
加速度提升*2g以上，满足5G通信板高频次生产需求；
2、热稳定性优化
热漂移误差控制在0.3μm/℃以内。

TOKK精密运动控制平台通过结构优化、材料创新与智能算法，成为LDI曝光机突破技术瓶颈的核心驱动力。未来，随着直线电机、气浮导轨等技术的进一步成熟，以及人工智能与实时反馈系统的深度集成，TOKK将持续推动LDI设备向亚微米级精度、万片/小时级效率迈进，为半导体封装、Mini LED等新兴领域提供坚实技术支撑。
