在**笔记本向**轻薄化与高性能不断突破的背景下，散热系统的制造精度直接决定了芯片能否持续满血释放。散热片与基板、散热鳍片之间的焊接，不仅要承受高密度热流，还需在微小的结构空间内实现无缺陷连接。

    五轴激光点焊机凭借空间多角度加工、低热影响等优势成为主流工艺，但其运动系统必须同时满足亚微米级定位、纳秒级同步及**的热稳定性。

    TOKK提供的五轴大理石平台、运动控制卡、上位机软件及触发模块整套方案，正为笔记本电脑的散热片焊接产线提供核心运动支撑，助力客户达成焊点定位精度≤±0.02mm、热影响区≤0.5mm、焊缝抗拉强度≥母材80%的严苛标准。

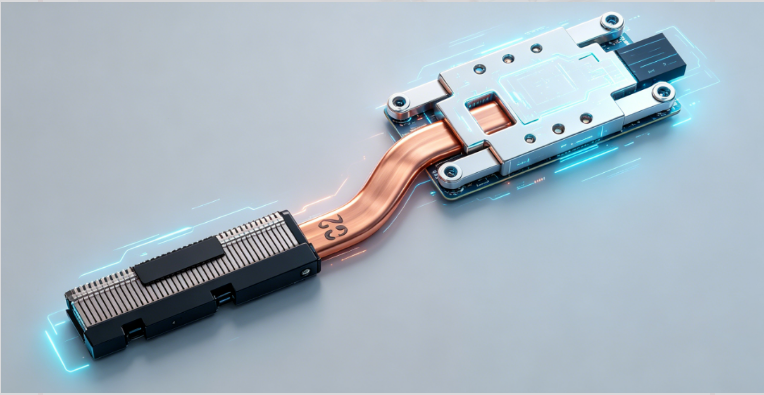

    现代**笔记本散热片多采用0.2-0.5mm厚的铝合金或铜合金，鳍片间距可低*1mm以内，焊接区域极为狭小。传统三轴设备难以胜任多角度、深窄缝的精密焊接。

    五轴激光点焊机虽能实现空间轨迹，但对运动系统提出了三重挑战：

    ◆ 焊接精度

    焊点定位偏差需≤±0.02mm，重复定位精度≤±0.01mm，焊缝宽度控制在0.1-0.3mm，否则易焊偏导致散热通道堵塞。

    ◆ 热影响控制

    激光热影响区直径≤0.5mm，焊接后材料变形量≤0.03mm，避免散热片因高温变形影响与芯片、壳体的贴合度。

    ◆ 焊缝质量

    1、无气孔、裂纹、虚焊，抗拉强度≥母体材料的80%

    2、液冷散热片还需通过0.3MPa气压密封测试

    3、表面粗糙度Ra≤1.6μm，满足“无二次加工”的直出要求

    这些指标不仅考验激光器与光学系统，更对运动平台的刚性、精度保持性以及多轴同步控制能力提出了**要求。

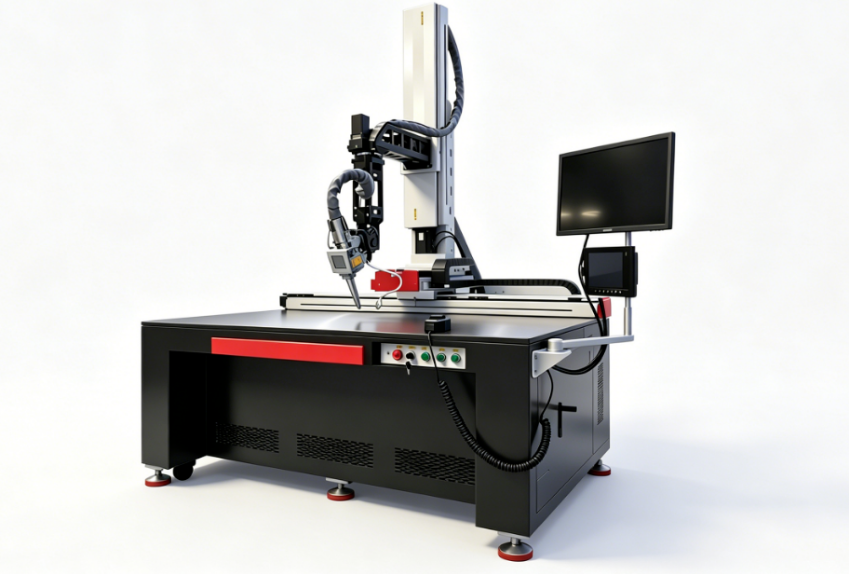

TOKK五轴大理石平台

    TOKK针对五轴激光点焊的高标准，推出了“大理石平台+运动控制卡+上位机软件+触发模块”的一体化运动解决方案，每一项设计都直指微米级焊接需求。

    1. TOKK五轴大理石平台

    五轴联动时，旋转轴与直线轴的惯性力容易引起微米级抖动。TOKK采用**花岗岩精密加工的大理石平台，平面度与垂直度都****，且热膨胀系数极低。配合TOKK直线电机与精密旋转台，即使在高速启停和复杂轨迹下，也能稳定控制焊接头焦点位置漂移。

    2. 凌臣运动控制卡

    五轴激光焊接需要实时进行空间曲线插补，并让激光出光与轴位置精确同步。凌臣M60运动控制卡*多可以控制32个运动轴，支持1024点的IO控制。运动方面支持单轴相对运动、**运动、点动运动、驱动器回零运动；多轴插补；多轴点表运动；电子齿轮运动等功能，可确保焊缝宽度始终稳定在0.1-0.3mm范围内，确保无过烧或漏焊。

    3. 凌臣触发模块

    在散热片起焊、转角、收尾处，激光的开关时机直接决定是否存在虚焊或过烧。凌臣触发模块接收凌臣运动控制卡的位置比较信号，实现微秒级响应，配合激光器Q开关，做到“到达即出光、离位即关断”。该模块**降低了焊缝起终点热量累积，使表面粗糙度稳定达到Ra≤1.6μm，无需后续打磨。

应用价值

    该五轴激光点焊整套方案已在某头部消费电子企业的散热片焊接产线中批量应用，实际达成的产线收益如下：

    1、一次良品率从93%提升*99.2%，彻底避免焊偏导致的散热通道堵塞

    2、无需额外打磨工序，直接满足**品牌“无二次加工”的交付标准

    3、五轴联动使换型时间缩短*8分钟，可快速适配不同散热片型号

    4、大理石平台与高刚性部件保障设备连续运行10000小时无需重新校准

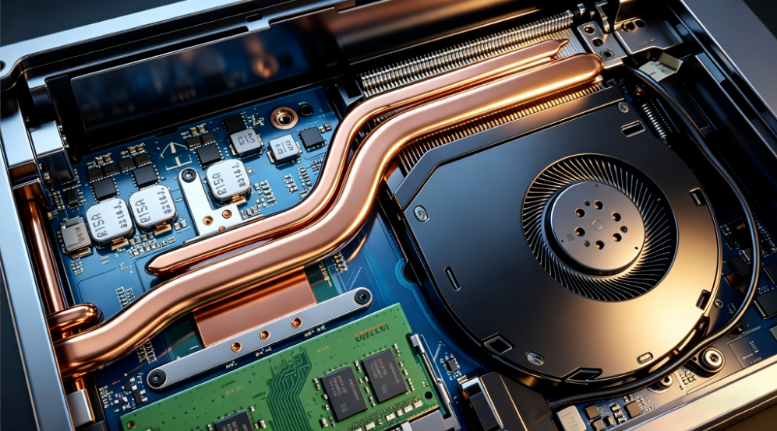

    从0.2mm的薄壁散热片到液冷密封测试，**笔记本散热系统的可靠性*终落在每一道焊缝上。

    TOKK以五轴大理石平台为基石，融合凌臣运动控制卡、上位机软件与触发模块，为五轴激光点焊提供了一套完整、精准、稳定的运动控制解决方案。未来，我们将继续深耕多轴精密运动领域，助力全球**制造实现更高效率、更***！
