在3C电子制造领域，平板电脑（PAD）内部磁铁的压合工序直接关系到机身结构强度与配件吸附体验。随着产品向轻薄化、高集成度发展，磁铁装配的精度与一致性要求日益提升，同时产线对设备的高速、高稳定性及多轴协同能力提出了严苛挑战。

        TOKK提供的直线模组，采用风琴罩式全封闭结构，成功解决了半封闭环境下异物侵入导致的压合不良问题，已在多家品牌平板电脑的磁铁压合设备中批量应用，成为3C精密装配的可靠选择。

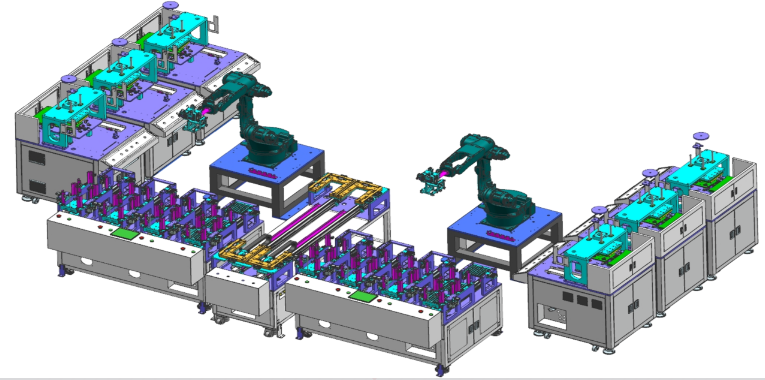

    3C自动化装配

        3C电子制造行业对自动化设备的性能要求极为严格，尤其在平板电脑的内部组件装配环节，主要体现在以下四个方面：

        1、高速：产线节拍要求高，运动系统需快速启停、高速平移，以匹配大批量生产需求。

        2、高精度：电子元器件尺寸微小，磁铁压合位置偏差需控制在丝级精度以内，否则影响吸附力与装配平整度。

        3、高稳定性：批量生产中，设备需保持长时间连续运行的一致性，避免因精度漂移造成批量不良。

        4、多轴运动：磁铁压合涉及取料、定位、压装、保压等多个动作，常需要多轴协同完成复杂轨迹。

        在磁铁压合的实际生产中，一个常见的痛点在于：半封闭式模组在长期运行后，内部容易进入灰尘、碎屑等异物，导致滑块卡滞、精度下降，进而影响压合力控制的稳定性。TOKK针对这一问题，提供了**的解决方案。

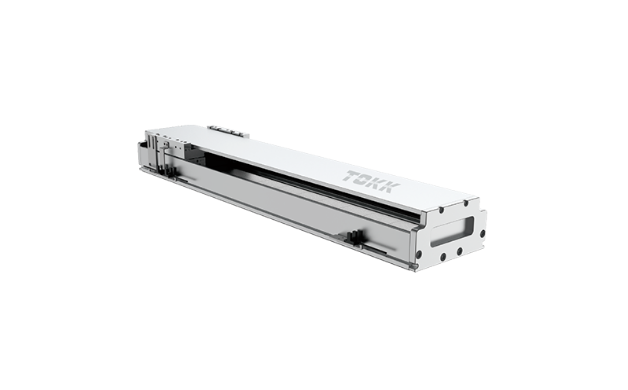

    TOKK直线模组

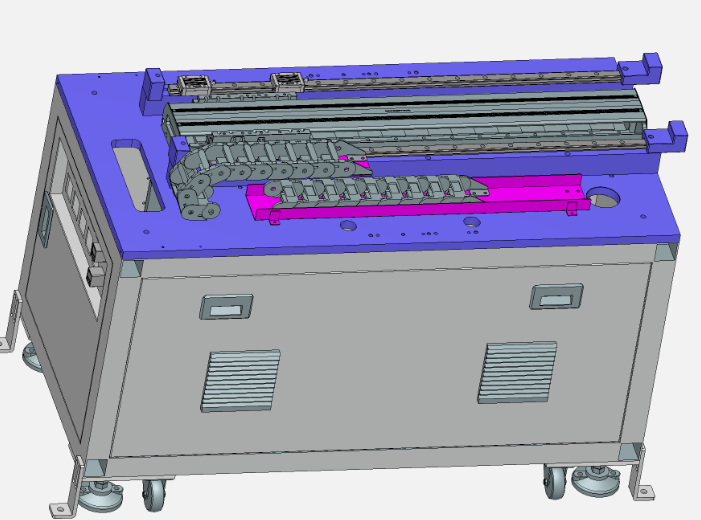

        在PAD磁铁压合设备中，TOKK选用的直线模组属于成熟标准品，已批量复制应用于多台设备。该模组的核心优势在于其结构设计的优化升级。

        1. 原方案痛点：半封闭结构易进异物

        早期设备采用的半封闭式模组，导轨与丝杠暴露在工作环境中。磁铁压合过程中，胶粒、灰尘、金属碎屑等微小颗粒容易落在运动部件表面，随着滑块往复运动，异物被带入轨道内部，造成：

        1、运动阻力增大，压合力输出波动

        2、重复定位精度下降，磁铁位置偏移

        3、导轨磨损加速，维护频次增加，甚*导致设备停机

        2. TOKK解决方案：改制风琴罩式，彻底隔离污染源

        TOKK直线模组升级为风琴罩式全封闭结构，在导轨与丝杠外侧安装可伸缩的风琴防护罩，随滑块运动而伸缩，全程覆盖运动区域。该方案带来了三大改善：

        1、物理隔离：**阻挡外部灰尘、碎屑进入运动部件内部，保持导轨与丝杠的清洁环境。

        2、运行稳定：无异物干扰后，运动阻力保持恒定，压合力输出平稳，磁铁压合深度与力度一致性大幅提升。

        3、延长寿命：减少磨损与腐蚀，模组保养周期延长，设备综合利用率提高。

        3. 性能特点：适配3C精密装配要求

        TOKK直线模组采用高精度滚珠丝杠传动与直线导轨导向，具备高刚性、高重复定位精度等特性，能够满足磁铁压合的位置精度需求，同时可承受压合过程中的垂直反作用力，保证压头不偏摆。该模组为标准机，已批量复制，说明其成熟性与可靠性经过产线验证。

    应用价值

        采用TOKK风琴罩式直线模组的磁铁压合设备，在实际生产中实现了显著效益：

        1、良率提升：解决异物问题后，磁铁压合位置精度与吸附力一致性得到**改善，装配良率显著提高。

        2、设备利用率提高：因异物导致的故障停机次数大幅减少，保养间隔延长，设备综合效率提升。

        3、维护成本降低：导轨与丝杠寿命延长，备件更换频次下降，年度维护费用减少。

        4、快速复制：标准化型号无需重复设计，可直接批量采购，缩短新设备交付周期。

        该方案不仅适用于平板电脑磁铁压合，还可推广*智能手机中框磁铁装配、精密电子元器件定位压装等类似场景，特别适合需要防尘、高精度、高稳定性的3C自动化产线。

        从半封闭到全封闭，看似简单的结构改进，却在3C精密装配中起到了决定性作用。TOKK直线模组以风琴罩式设计解决了异物侵入的行业痛点，配合高刚性结构与高重复定位精度，为PAD磁铁压合设备提供了稳定可靠的运动核心。

        未来，TOKK将继续深耕3C电子自动化领域，以更完善的产品矩阵，助力中国制造实现高精度、高效率、高稳定性的智能升级。
