在智能手机向高屏占比、多曲面、轻薄化不断演进的趋势下，手机中框作为承载屏幕、电池、主板等核心部件的结构件，其外观质量直接关系到整机装配精度与用户体验。

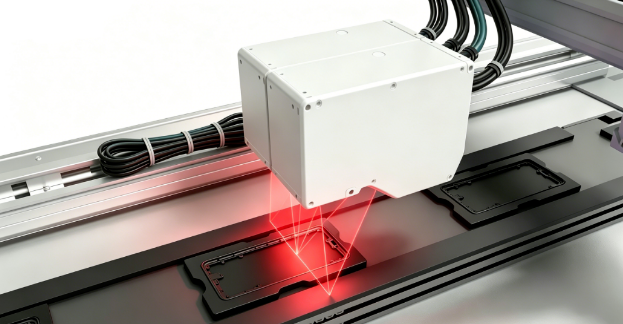

        随着人工智能技术与深度学习算法的成熟应用，智能检测设备正逐步替代传统人工目检，实现对手机中框360°无死角的外观瑕疵检测。TOKK直线模组凭借高刚性、高重复定位精度与多样化的传动方式，在五轴联动智能检测一体机中承担着精密运动与定位的核心任务，助力检测设备实现99.9%的检测准确率与1200pcs/h的作业效率。

    一、手机中框检测

        手机中框的制造涉及CNC加工、打磨、阳极氧化等多道工序，过程中极易产生划伤、压伤、刀纹、异色等外观缺陷。随着中框材质从铝合金向钛合金、不锈钢等多元化发展，以及曲面设计的复杂化，传统人工显微镜检测已完全无法适应。

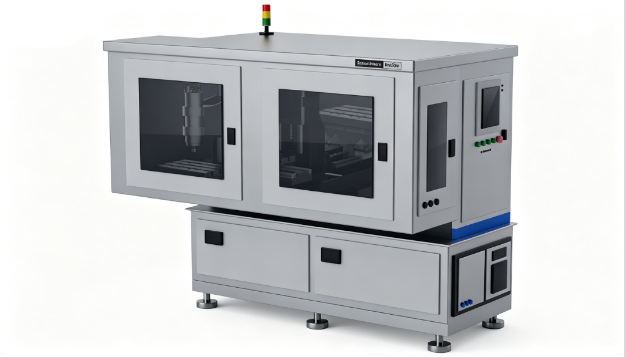

        智能检测一体机的核心技术路线在于：采用**的机器视觉与深度学习算法，通过五轴联动机械结构设计，一站式实现各品类手机中框360°无死角的外观瑕疵检测。设备配合组合光源**解决多曲面检测的行业难题，采用4工位高速飞拍，作业效率高达1200pcs/h，检测准确率达99.9%。上料端配备除静电离子风刀，可**清除毛絮、灰尘等异物附着，降低过杀率，辅助提高良率。

        在这一复杂的检测系统中，承载相机与工件完成多轴运动的直线模组，是保障检测精度与效率的“精度基石”。

    二、TOKK直线模组

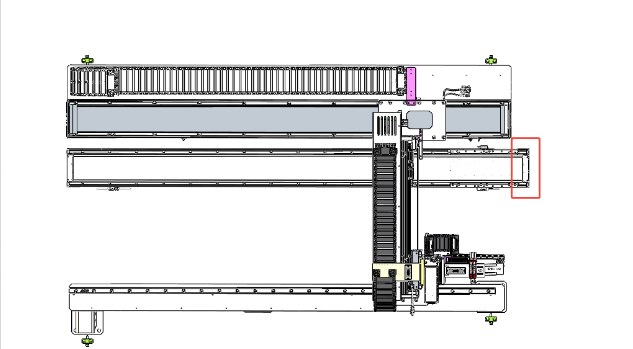

        手机中框智能检测一体机涉及多种运动场景：大负载倒装搬运、精密定位、高速飞拍、多轴协同等。TOKK直线模组凭借丰富的产品矩阵和过硬的技术实力，为客户提供了灵活、适配的解决方案。

        1. 高刚性结构，承载大负载倒装搬运

        在客户现场的实际应用中，大负载倒装搬运动作是一大技术难点。TOKK直线模组凭借其高刚性设计与大负载能力，成功解决了这一难题。即使在倒装安装方式下，模组依然保持稳定的精度与刚性，确保中框在搬运过程中无偏移、无抖动，为后续检测工序提供可靠的位置保障。

        2. 微米级重复定位精度，保障检测准确性

        TOKK直线模组重复定位精度可达微米级，确保相机与工件之间的相对位置精准无误。在五轴检测设备中，模组承载相机或检测头完成高精度扫描运动，保障成像稳定性，为99.9%的检测准确率提供运动保障。

        3. 多样化传动方式，适配不同场景需求

        1、皮带传动模组：针对长行程高速传输场景，适用于中框在不同工位之间的快速流转，配合4工位高速飞拍实现效率*大化。

        2、丝杆传动模组：对于精密定位、夹取、搬运等场景，以高精度、高稳定性的表现，广泛应用于电子部品组装、定位插入位置等自动化领域。

        4. 五轴平台整体解决方案

        TOKK不仅提供单品类模组产品，更为客户提供了五轴平台的整体技术指导与解决方案。凭借在直线传动领域的技术积累，TOKK协助客户完成了五轴平台的系统集成与调试优化，确保各轴在高速飞拍过程中保持同步与精度，保障设备长期稳定运行。

    三、应用价值

        搭载TOKK直线模组的手机中框智能检测一体机，在实际生产中实现了显著效益：

        1、检测精度保障：微米级重复定位精度确保相机与工件之间的相对位置精准无误，为99.9%的检测准确率提供运动保障。

        2、生产效率提升：高速皮带模组的长行程快速传输与4工位飞拍设计相结合，实现1200pcs/h的高效作业。

        3、大负载搬运可靠：高刚性模组解决了大负载倒装搬运的行业难题，确保中框在搬运过程中无偏移。

        4、柔性适配：多系列模组组合使设备可兼容不同材质、不同尺寸的中框检测需求，实现快速换型。

        该方案已在手机中框智能检测领域实现批量应用，覆盖铝合金、钛合金、不锈钢等多种材质中框的全自动外观检测。

        从中框的精密加工到360°无死角的外观检测，智能手机的每一次品质升级都离不开自动化检测装备的支撑。TOKK直线模组以高刚性、高精度与多样化的传动方式，为手机中框智能检测一体机提供了完整、可靠的运动解决方案。

        从大负载倒装搬运到高速飞拍定位，TOKK模组以**的性能表现，助力检测设备实现更高效率、更高良率。未来，TOKK将继续深耕精密运动控制领域，为3C电子制造提供更**的产品与服务。
