在锂电池向着高能量密度、高安全性不断突破的今天，电池制造过程中的质量管控正成为决定产品安全与性能的“生命线”。18650电池作为消费电子、电动工具、储能系统等领域的核心动力单元，其内部结构的微小缺陷、极片对齐度偏差、隔膜褶皱、金属异物、焊接虚焊等均可能引发热失控甚*起火爆炸等严重安全事故。

        然而，这些内部缺陷无法通过肉眼识别，必须依赖X-Ray检测技术实现“透视”级无损检测。X-Ray检测设备通过高穿透X射线穿透电池内部，将极片卷绕结构、涂层均匀性、异物分布等信息转化为数字影像，为锂电池质量管控提供关键数据支撑。

        在这一精密检测系统中，TOKK直线模组承担着电池与检测组件的精确定位与移载任务，以高精度、高速度、高稳定性的运动表现，为18650电池X-Ray全自动检测提供可靠的运动核心。

    锂电池X-Ray检测：从“抽检”到“全检”的质控升级

        18650电池的生产流程涵盖极片涂布、卷绕/叠片、封装、注液、化成等多个环节，每个环节都可能引入质量缺陷：

        1、极片与电芯制造环节：需要检测极片涂层的均匀性、是否存在气泡或裂纹，避免因涂层缺陷导致电池性能不稳定；通过X-Ray观察电芯内部极片的卷绕或叠片结构，确保正负极片对齐度、隔膜层分布均匀，防止短路风险；同时识别电芯内部可能存在的金属碎屑、灰尘等异物，避免异物刺穿隔膜引发电池故障。

        2、电芯封装与装配环节：需要检查电池外壳与极耳的焊接部位是否存在虚焊、漏焊或焊穿等问题，确保封装密封性；检测电芯在封装过程中是否因挤压导**片变形、隔膜褶皱，影响电池安全性能。

        随着新能源汽车、储能系统对电池安全要求的持续提升，X-Ray检测已从传统的抽检模式向在线全检方向演进。这对检测设备的运动系统提出了**要求：检测组件需要在高速运动中保持微米级定位精度，确保X射线穿透位置准确；电池需要在不同工位之间快速流转，匹配产线节拍；设备需24小时连续稳定运行，保障检测的一致性与可靠性。

    TOKK直线模组：为精密检测筑牢运动基石

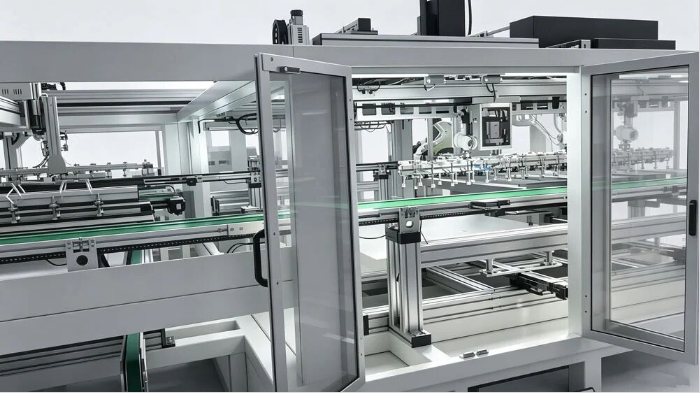

        在18650电池X-Ray检测设备中，TOKK提供了多套直线模组，分别承担电池移载、定位、扫描等不同运动任务。这些模组以高精度、高刚性、高可靠性的综合性能，共同支撑起从极片涂层检测到电芯内部结构分析的全流程自动化检测。

    高精度定位，确保检测区域准确覆盖

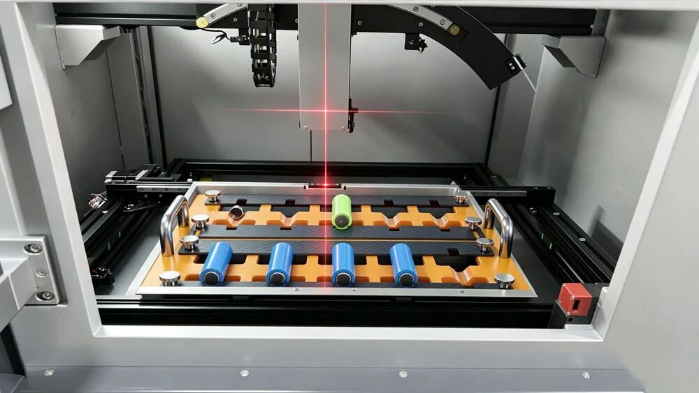

        X-Ray检测要求X射线源与探测器之间的相对位置高度精确，电池必须被精准送入检测视野。TOKK直线模组重复定位精度可达微米级，能够确保电池在检测工位的位置精准无误。

        1、在极片涂层检测中，模组驱动电池以精确的步进间距通过X射线扫描区域，使系统能够获取涂层横向和纵向每单位长度的面密度信息，为涂层均匀性分析提供可靠的数据基础。

        2、在卷绕对齐度检测中，精准的位置控制保障了X射线能够穿透极片的关键区域，准确判断正负极片是否对齐、隔膜是否褶皱。

    高刚性结构，保障高速运行下的稳定性

        X-Ray检测设备通常需要对接电池产线在线运作，生产节拍快、连续运行时间长。TOKK直线模组采用高刚性结构设计，即使在高速往复运动和大负载工况下，依然能保持运动平稳、无抖动，确保检测过程中电池与X射线源、探测器之间的相对位置不发生偏移，避免因运动振动导致的图像模糊或误判。

    多模组协同，覆盖全流程检测需求

        18650电池X-Ray检测设备涉及电池上料、定位、检测、分类、下料等多个工序，不同工位对运动系统的要求各不相同。TOKK提供的多套直线模组在设备中分工协作：

        1、部分模组负责电池在轨道上的高速移载与流转。

        2、部分模组承担电池在检测工位的精确定位与姿态调整。

        3、另有模组驱动X射线检测组件完成扫描运动。

        多套模组的协同配合，使设备能够以全自动方式完成从电池上料到检测结果输出的完整流程，实现检测过程的全自动化与高节拍运行。

    长寿命免维护，适配7×24小时连续生产

        锂电池制造产线通常为连续作业模式，设备停机将造成显著产能损失。TOKK直线模组采用***丝杠与防尘结构，耐磨性好、精度保持性**，保养周期长，可**减少设备停机维护频次，保障X-Ray检测设备在长时间连续运行中始终保持精度一致性，满足产线对设备高可靠性的要求。

    应用价值

        搭载TOKK直线模组的18650电池X-Ray检测设备，在实际生产中实现了显著效益：

        1、检测精度保障：微米级重复定位精度确保电池被精准送入检测视野，X射线能够准确穿透关键检测区域，避免因定位偏差导致的漏检或误判。

        2、检测效率提升：高速度与高动态响应特性缩短单颗电池检测节拍，设备产能显著提升，适配产线在线全检需求。

        3、运行稳定可靠：高刚性结构与长寿命设计保障设备在7×24小时连续运行中的精度一致性，降低维护成本与停机风险。

        4、全流程自动化：多套模组的协同配合实现了从电池上料到检测完成的全自动作业，大幅减少人工干预，提升检测一致性。

        该方案已成功应用于18650电池X-Ray检测设备中，覆盖极片涂层检测、电芯卷绕对齐度检测、内部异物检测、焊接质量检测等多个关键环节，帮助客户实现了锂电池质量管控的自动化升级。

        从极片的涂层均匀性到电芯的内部结构完整性，从焊接的可靠性到封装的密封性，18650电池的每一道质量关卡都离不开X-Ray检测技术的“透视之眼”。而这道安全防线背后，是精密运动系统日复一日的精准坚守。

        TOKK直线模组以高精度、高刚性、高可靠性为核心优势，为18650电池X-Ray检测设备提供了可靠的运动解决方案。未来，TOKK将继续深耕精密运动控制领域，助力锂电池制造迈向更***、更高安全。
