在半导体产业链中，封装与测试被业界称为“*后一公里”，直接决定了芯片的可靠性与性能释放。随着**封装技术的普及以及终端市场对芯片可靠性要求的持续提升，封测检测已成为晶圆检测市场的重要延伸领域，其应用需求呈现出技术**化、场景多元化的特点。贯穿封测全流程的检测环节，形成了 “封测产能扩张—检测需求升级” 的联动效应。

        在这道精密的质量防线中，TOKK直线模组凭借高精度、高刚性、高洁净度的综合性能，成为半导体封测设备中精密运动的核心部件。

    一、半导体封测

        半导体封测环节涵盖晶圆切割、芯片贴装、引线键合、塑封成型及*终测试等多道工序。每一道工序都可能引入质量缺陷：切割可能导致晶圆边缘崩裂，贴装可能出现位置偏移，键合可能产生虚焊，塑封可能形成气泡或裂纹。

        因此，检测贯穿封测全流程——从晶圆级测试（CP测试）到封装后测试（FT测试），每一颗芯片在出厂前都要经历严苛的质量检验。

        随着芯片制程不断微缩、封装密度持续提升，封测设备面临的挑战也日益严峻：

        1、检测精度需要从微米级向亚微米级演进

        2、设备需在高速度下保持运动平稳性

        3、需满足半导体制造对洁净度的严苛要求

        这些挑战*终都指向一个核心——承载晶圆与检测组件完成精密运动的直线模组，其性能直接决定了检测设备的精度与可靠性。

    二、TOKK直线模组

        在半导体封测设备中，TOKK直线模组承担着晶圆载台的精确定位、检测组件的扫描运动等核心任务。凭借高精度、高刚性、高洁净度的综合优势，TOKK模组为封测全流程提供了可靠的运动支撑。

        1. 高精度定位，保障检测数据准确可靠

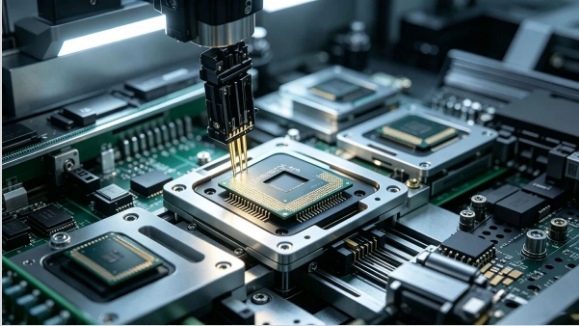

        半导体封测对定位精度的要求极为苛刻——无论是晶圆表面缺陷扫描，还是封装后的功能测试，检测探头与晶圆之间的相对位置都必须精准无误。TOKK直线模组采用高精度滚珠丝杠与直线导轨一体化设计，重复定位精度可达微米级。

        在晶圆检测工位中，模组驱动晶圆载台以精确的步进间距通过检测视野，确保每一颗芯片都能被准确覆盖，避免因定位偏差导致的漏检或误判。

        2. 高刚性结构，保障高速运行稳定无抖动

        封测设备通常需要对接产线高速运作，检测组件需要在X、Y方向快速扫描，频繁启停。TOKK直线模组采用高刚性结构设计，即使在高速往复运动和大负载工况下，依然能保持运动平稳、无抖动。

        这一特性确保了检测过程中晶圆与检测探头之间的相对位置不发生偏移，保障了检测图像的清晰度与数据的可靠性。

        3. 高洁净度设计，适配半导体严苛环境

        半导体封测对环境洁净度有**要求，任何微小颗粒都可能造成芯片表面划伤或电路污染。TOKK直线模组采用全封闭结构与防尘设计，**防止内部油脂和金属颗粒外泄，从源头减少颗粒物产生。

        模组还可配置负压抽尘功能，主动抽离内部微粒，实测洁净度可达Class 1等级，为半导体封测提供了洁净、可靠的运动环境。

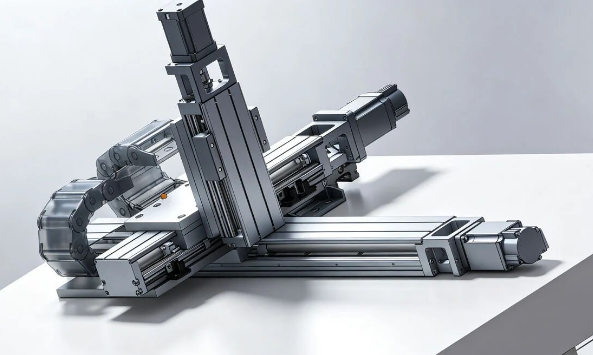

        4. 多轴协同，覆盖封测全流程检测需求

        半导体封测设备涉及晶圆上料、定位、扫描、分类、下料等多个工序，不同工位对运动系统的要求各不相同。TOKK直线模组可根据设备需求灵活组合，构建多轴联动系统。

        模组之间协同配合，使设备能够以全自动方式完成从晶圆上料到检测结果输出的完整流程，实现检测过程的高节拍运行与高一致性。

    三、应用价值

        搭载TOKK直线模组的半导体封测设备，在实际生产中实现了显著效益：

        1、检测精度保障：微米级重复定位精度确保晶圆被精准送入检测视野，避免因定位偏差导致的漏检或误判，为芯片良率提供可靠保障。

        2、检测效率提升：高速度与高动态响应特性缩短单颗芯片检测节拍，设备产能显著提升，适配封测产线大批量生产需求。

        3、运行稳定可靠：高刚性结构与全封闭设计保障设备在长时间连续运行中的精度一致性，降低维护频次与停机风险。

        4、洁净环境适配：Class 1级洁净度设计满足半导体封测对超净环境的严苛要求，降低颗粒物对芯片质量的潜在影响。

        从晶圆切割到芯片封装，从性能测试到可靠性验证，半导体封测的每一道质量关卡都离不开精密检测设备的支撑。而检测设备的精度与稳定性，*终取决于运动系统日复一日的精准运行。

        TOKK直线模组以高精度、高刚性、高洁净度为核心优势，为半导体封测设备提供了可靠的运动解决方案。未来，TOKK将继续深耕精密运动控制领域，助力半导体封测迈向更***、更高效率。
